折彎模具是折彎機用來成型加工板料的工具，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。用以在折彎機壓力的作用下使坯料成為有特定形狀和尺寸的制件的工具。
一、折彎模具的選擇
加工不同的零件需要使用不同的模具，首先要對機床和模具的加工參數有所了解，才能選擇相互匹配的模具。
機床參數有：行程、加工能力、開口高度、中間板類型等； 模具參數有：上模模柄型式（和中間板匹配）、耐壓噸位（最大折彎壓力）等；
因此，我們需要從“機床參數”和“模具參數”兩方面做選擇。
上一期我們給大家介紹了“關于機床參數的選擇”，今天為大家介紹“關于“模具參數”的選擇”。
2、關于模具參數的選擇
2.1上模模柄形式

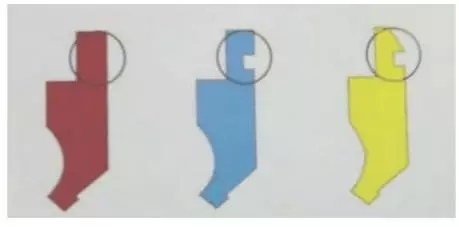

上模的模柄有3種形式以配合不同的中間板

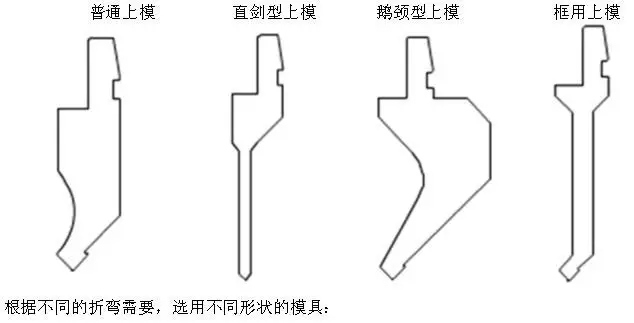

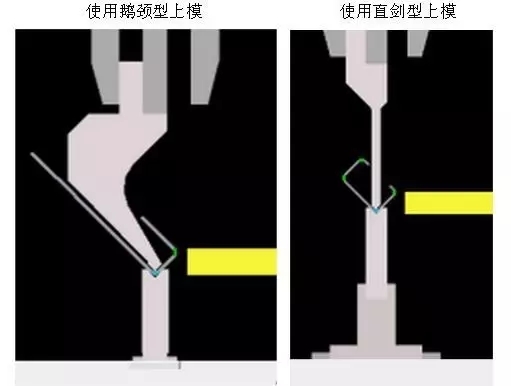

2.2上模形狀
常用標準形狀上模有：

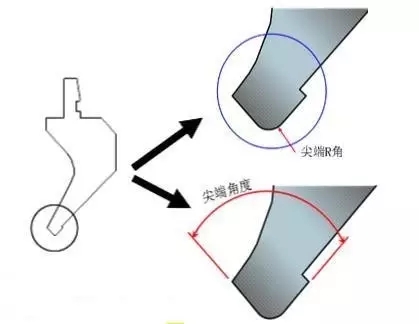

2.3上模尖端R角及尖端角度 上模常用的尖端R角有：
（1）0.2R （2）0.6R （3）0.8R （4）1.5R （5）3.0R
選用合適的尖端R：一般3mm以下使用R0.6。
標準上模的尖端角度有：90°、88°、86°、60°、45°、30°等。
模具的夾角要小于加工角度，例如，我們折彎工件為90°，使用88°夾角模具。 4、下模形式
一般的下模有單V和雙V的區別，在這兩種類型中還有分割和整段之分，不同的模具類型適合不同的加工需要。
一般來說，單V的比雙V的模具加工用途廣，分割的比整段的模具用途廣。 我司使用下模一般為雙V和三V。
2.4下模V寬、V槽夾角
下模V槽的選擇和材料厚度（T）的關系：
下模的V槽夾角和上模一致。
二、折彎模具的管理
選擇了相互匹配的模具，如果不進行正確的管理，將大大縮短模具的使用壽命，降低模具加工效率及品質。因此，選擇與之相匹配的模具管理方法同樣不可忽視！
