折彎模具是折彎機用來成型加工板料的工具，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。用以在折彎機壓力的作用下使坯料成為有特定形狀和尺寸的制件的工具。
一、折彎模具的組成

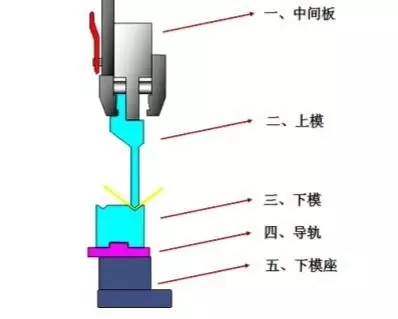

一般的模具分為中間板、上模、下模、導軌、下模座等，這類模具通用性強，大部分加工都可以完成。
二、折彎模具的選擇
加工不同的零件需要使用不同的模具，首先要對機床和模具的加工參數有所了解，才能選擇相互匹配的模具。
機床參數有：行程、加工能力、開口高度、中間板類型等； 模具參數有：上模模柄型式（和中間板匹配）、耐壓噸位（最大折彎壓力）等；
因此，我們需要從“機床參數”和“模具參數”兩方面做選擇。
1、關于機床參數的選擇
1.1模具高度的選擇
行程=開口高度—中間板高度—上模高度—下模座高度—（下模高度—0.5V+t） t為板料厚度

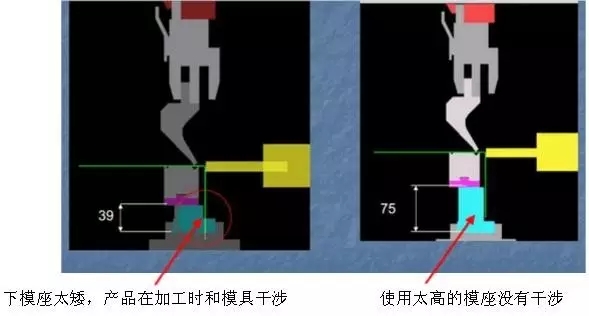

在下模座選擇的時候也要注意下模座有多種高度，不同高度的模座用來配合不同的加工。
使用不同的模具組合可以獲得不同的模具組合高度，用來加工不同的零件。
