1、設備主要特征：
1.1、4個料盤、4臺送料機、可安裝4套上送料工具，可分別壓鉚4種螺釘或螺柱；
1.2、上模模具庫為直列四工位，由伺服單元交換整體式模具（不是分體小模頭結構）；
1.3、壓鉚軸換模機構為機械式自動松緊更換整體上模，類似加工中心刀庫，不是真空吸附小模頭結構；
1.4、下模模具庫為轉塔式結構，C軸伺服配合2組氣缸自動交換下模；
1.5、可減少換模調模時間，減少產品周轉時間，減少占地空間、減少用工人數等。

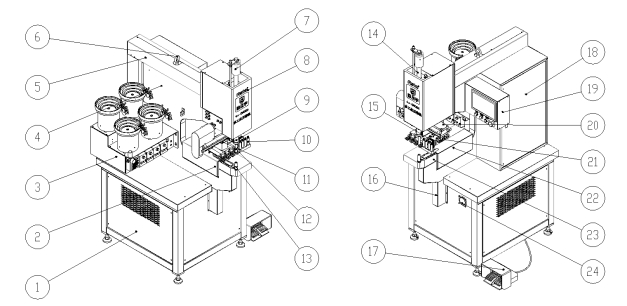

2、該設備24個部分組成（圖示含送料系統），設備外形圖如下圖：
1.機架及液壓系統 2.C軸伺服下模刀庫 3.送料系統 4.C型板 5.油管鈑金罩 6.吊環 7.正向限位 8.油缸和油缸鈑金罩 9.防壓手系統 10.上模庫 11.X軸伺服交換單元 12.上模部分 13.下模部分 14.Z1液壓油缸壓鉚軸 15.Z2軸上模切換氣缸 16.Z3軸下模頂升氣缸 17.腳踏開關（左右雙踏） 18.主控制電箱 19.觸摸屏及電箱 20.Y1軸送料氣缸 21.Y2軸上模切換氣缸 22.Y3軸下模推送氣缸 23多工位下模座 24.壓力油表 |
